Keuringen onbemande objecten

Veilig objecten aansluiten in de openbare ruimte

Het is belangrijk dat elektrische apparatuur in de openbare ruimte veilig is. Hiervoor stellen de netbeheerders bepaalde voorwaarden aan apparaten en installaties die worden aangesloten op het publieke elektriciteitsnet. Deze voorwaarden gelden voor objecten met een bovengrondse kleinverbruik aansluiting, zoals parkeerautomaten, openbare verlichting en laadpalen. Dit noemen we de netbeheerderskeuringen.

Voordat onbemande objecten in het publieke domein een netaansluiting krijgen, worden deze gekeurd. Dit geeft de zekerheid dat objecten in de openbare ruimte voldoen aan de veiligheidsstandaard en optimaal functioneren. Onderstaand vindt u de objecten die op dit moment al zijn goedgekeurd. Heeft u een object dat moet worden gekeurd? Vul dan het formulier onderaan de pagina in.

Compacte aansluitmodule tbv netbeheerderskeuringen
Netbeheerderskeuringen in uitvoering

Goedgekeurde objecten volgens de netbeheerderskeuringen

Onderstaande tabel geeft een overzicht van de objecten die op dit moment goedgekeurd zijn, en hebben dus succesvol de netbeheerderskeuring doorlopen. Voor openbare verlichting is dat conform versie CAM-OVL-11-2023, voor 1x10A onbemeten aansluitingen conform versie CAM-ONB-11-2023 en voor bemeten aansluitingen zijnde niet-laadobjecten conform versie CAM-BEM-11-2023.

Overzicht van goedgekeurde objecten

LeverancierProductenSchetsMaatvoeringOpmerkingen
BrimosRonde (verlopende) cilindrische objecten met een inwendige diameter ø101mm (uitwendig ø107mm) of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
ELEQELEQ Bolders, waaronder de 2RVS46V en 2RVS36V.Download tekening met maatvoeringen
ELEQELEQ Bolders, waaronder de 2RVS46 en 2RVS36.Download tekening met maatvoeringen
Epsilon CitiesAansluitkast (2437)Download tekening met maatvoeringen
ELEQELEQ Bolder (2RVS51).Download tekening met maatvoeringen
Gemeente OldambtLichtmast in de vorm van een graanhalmDownload tekening met maatvoeringen
HydroSerie, met een uitwendige diameter d114 of groter, een mastdeur-opening 400×85 of groter voorzien van een deur met 1 schuifsluiting in combinatie met 1 knevel.Download tekening met maatvoeringenDeze oplossing is voor bestaande lichtmasten waar men een CAM wil monteren.

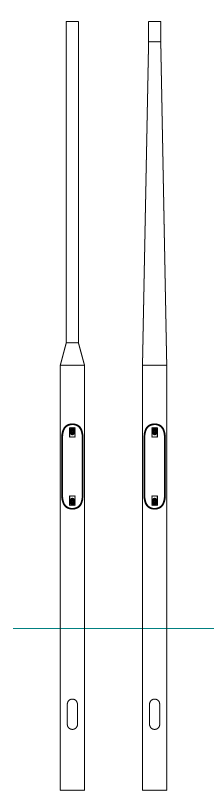

HydroSerie, met een uitwendige diameter d120 of groter, een mastdeur-opening 400×85 of groter voorzien van een deur met 2 schuifsluitingen.Download tekening met maatvoeringen
HydroSerie, met een uitwendige diameter d114 of groter, een mastdeur-opening 500×85 of groter voorzien van een deur met 2 schuifsluitingen.Download tekening met maatvoeringen
JCDecauxGreen FosterDownload tekening met maatvoeringen
MikanaHaagse MastDownload tekening met maatvoeringen
MikanaMikam wandkast voor OVL aansluiting, voor plaatsing aan de gevel of wandDownload tekening met maatvoeringen
NedalRonde conische objecten met een inwendige diameter t.h.v. mastdeurbovenzijde ø103,7mm (uitwendig ø114mm) of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
NedalRonde (verlopende) cilindrische objecten met een inwendige diameter ø103,7mm (uitwendig ø114mm) of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringenHieronder vallen ook verlopende masten boven het mastluik.

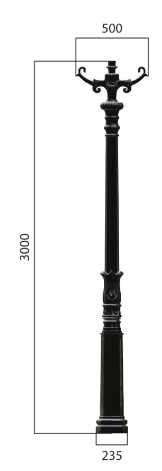

DE NOOD BVKlassieke gietijzeren masten, waaronder de Haagse Mast, de Haagse Mast XL, de GL410, de Keulse Mast en de Mast Dracht.Download tekening met maatvoeringen
Odink & KoenderinkOVL-RVLDownload tekening met maatvoeringen
PMF Stalen MastenRonde cilindrisch conische objecten met een inwendige diameter t.h.v. mastdeur bovenzijde ø 102 mm of groter met een mastdeur opening 400 x 85 mm of groter.Download tekening met maatvoeringen

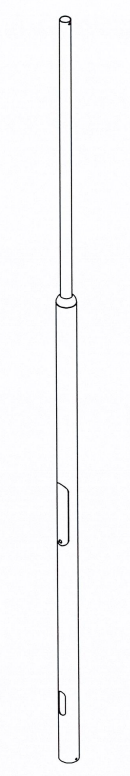

PMF Stalen MastenRonde (verlopende) cilindrische objecten met een inwendige diameter t.h.v. mastdeur bovenzijde ø 102 mm of groter met een mastdeur opening 400 x 85 mm of groter.Download tekening met maatvoeringen
PMF Stalen MastenALBIE 1 deur inwendige diameter ø 127 mm.Download tekening met maatvoeringen
PMF Stalen MastenALBIE 2 deuren inwendige diameter ø 153 mm.Download tekening met maatvoeringen
PS lichtmastenRonde conische objecten, waaronder DE-, DEC- en CPDE-serie, met een inwendige diameter t.h.v. mastdeurbovenzijde ø114mm of groter, en een mastdeur-opening 400x84mm of groter.Download tekening met maatvoeringen
PS lichtmastenRonde (verlopende) cilindrische objecten, waaronder de KO- en CPDY-serie met een inwendige diameter ø114mm of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
SeluxRonde cilindrische objecten met een inwendige diameter Ø106.6mm of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
ValmontRonde conische objecten, waaronder alle CLM types, met een inwendige diameter t.h.v. mastdeurbovenzijde ø97mm of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen

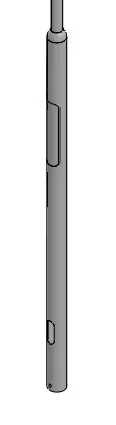

ValmontRonde cilindrische objecten, waaronder alle VLM en CCLM types, met een inwendige diameter ø100,8mm of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
VDLRonde conische objecten, waaronder alle RCL, CCOL en CCL types, met een inwendige diameter t.h.v. mastdeurbovenzijde ø98mm of groter, en een mastdeur-opening 400x90mm of groter.Download tekening met maatvoeringen

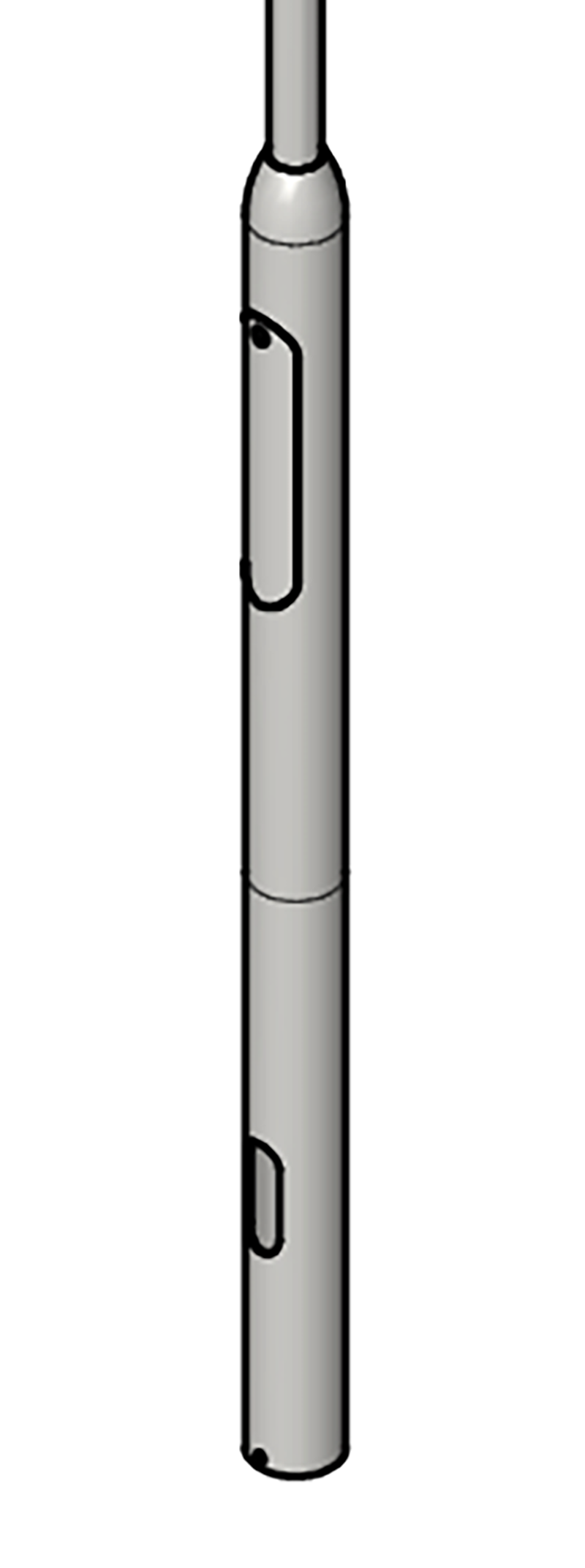

VDLRonde cilindrische objecten, waaronder alle CVL, CL, CCOL en CCL types, met een inwendige diameter ø107mm of groter, en een mastdeur-opening 400x85mm of groter.Download tekening met maatvoeringen
VD Leegte MetaalVDL/Global Lux AbriDownload tekening met maatvoeringen
VIDILEDAMS.DIS.T4Download tekening met maatvoeringen

Alle kasten die gekeurd zijn voor een bemeten aansluiting mogen ook voor een onbemeten aansluiting toegepast worden.

LeverancierProductenSchetsMaatvoeringOpmerkingen
Armada MobilityCAM-behuizingDownload tekening met maatvoeringen
BuitenkastStraatkast Meterkast RVS MeterloosDownload tekening met maatvoeringen
Dumets InternationalReclamevitrine Dumets, waaronder de gehele DU10AO-serieDownload tekening met maatvoeringen
MEX B.V.MEX10AO_24Download tekening met maatvoeringen
Odink & KoenderinkKunststof kast type HASDownload tekening met maatvoeringen

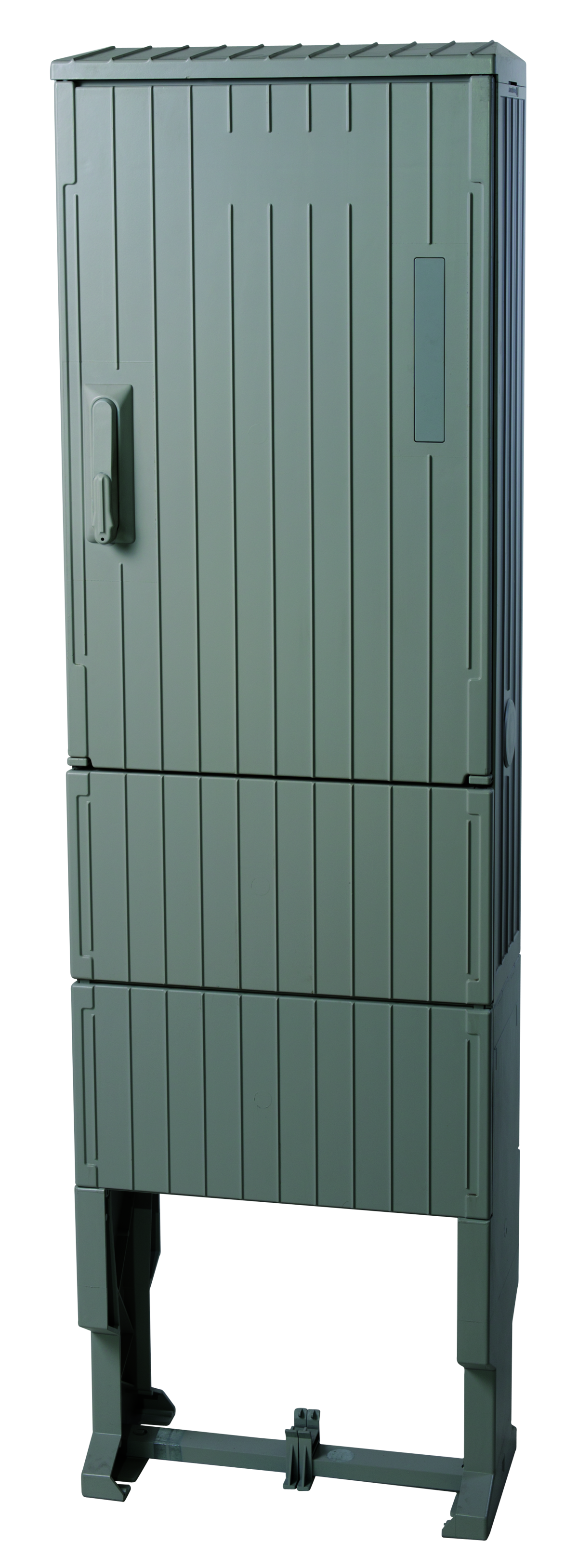

Odink & KoenderinkKunststof kasten, waaronder de hele KVS-serieDownload tekening met maatvoeringen
Odink & KoenderinkRVS buitenkasten, waaronder de hele RVL-serieDownload tekening met maatvoeringen
Provincie Zuid-HollandMast voor bushaltedisplays, in opdracht van de Provincie Zuid-Holland ontwikkeld door Q-Lite en Klaver InnovationsDownload tekening met maatvoeringen
STAKARL400CAMDownload tekening met maatvoeringen
VD Leegte MetaalVDL R-net AbriDownload tekening met maatvoeringen
VD Leegte MetaalVDL / Global Tomei AbriDownload tekening met maatvoeringen

Alle kasten die gekeurd zijn voor een bemeten aansluiting t/m 3x80A mogen ook voor een bemeten 1x10A aansluiting toegepast worden.

LeverancierProductenSchetsMaatvoeringOpmerkingen
InfraLichtVK/tdDownload tekening met maatvoeringen
InfraLichtVK-CS/tdDownload tekening met maatvoeringen
MEX B.V.MEX10AB_24/tdDownload tekening met maatvoeringen
RBL Outdoor (Cox Metaal kast)Zuilkast – Geschikt voor Netbeheerdersaansluiting OBO / OVL / PLO/tdDownload tekening met maatvoeringen

*Sommige onbemande objecten zijn uitgesloten voor radiosleuven in verband met of een A123 klant of object materiaal (kunststof).



LeverancierProductenSchetsDimensiesOpmerking
AvedkoRVS buitenkasten (vanaf 1100 x 400 x 400 mm (HxBxD))Download tekening met maatvoeringen
BatenburgKunststof straatkasten, waaronder de hele KVS-serie (vanaf 850 x 785 x 320 mm (HxBxD)) en de hele KM-serie (vanaf 1100 x 1136 x 380 mm (HxBxD))Download tekening met maatvoeringen
Bosma & Bronkhorst B.V.RVS buitenkasten met één compartiment (type BB.900.X.300 NB), vanaf 900 t/m 1500 x 400 t/m 1080 x 300 t/m 600 mm (HxBxD).Download tekening met maatvoeringen
Bosma & Bronkhorst B.V.RVS buitenkasten met twee compartimenten (type BB.900.400.X.300 NB), vanaf 1000 t/m 1500 x 400 + 400 t/m 1080 x 300 t/m 600 mm (HxBxD).Download tekening met maatvoeringen

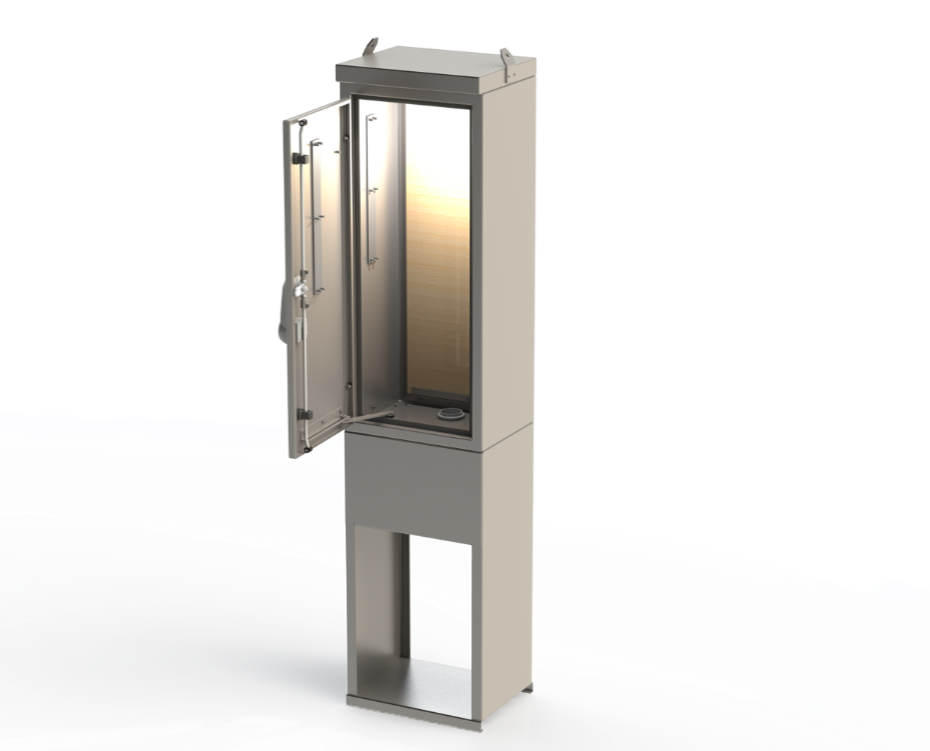

BuitenkastRVS straatkasten, vanaf 915 x 410 x 298 mm (HxBxD).Download tekening met maatvoeringen

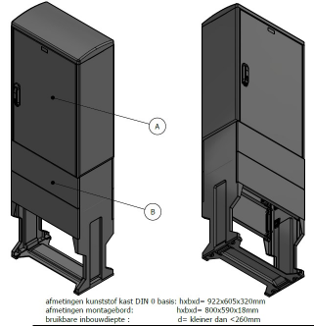

BuitenkastKunststof straatkasten, vanaf 922 x 554 x 260 mm (HxBxD).Download tekening met maatvoeringen
C&S BeneluxKunststof straatkasten – UCH-kast vanaf 830 x 460 x 330 mm (HxBxD).Download tekening met maatvoeringen
C&S BeneluxKunststof straatkasten – HEASD-kast vanaf 830 x 530 x 267 mm (HxBxD).Download tekening met maatvoeringen
Circet NederlandODO.T2, CIRCULAIRDownload tekening met maatvoeringen
DAEL PowerRVS straatkasten S650 (900 x 650 x 325 mm (HxBxD)) en de S800 (900 x 800 x 325 mm (HxBxD))Download tekening met maatvoeringen
DataFiber19” 23HE RVS Straatkast 1200 x 1200 x 650 (HxBxD)Download tekening met maatvoeringen
DiMa StartED-403090-CAM, vanaf 900x400x300 mm (HxBxD)Download tekening met maatvoeringen
Dumets InternationalBillboard Dumets, waaronder de gehele DU3X80AB-serieDownload tekening met maatvoeringen
GeyerKunststof straatkasten, waaronder de hele SLG-serie, vanaf 1710 x 350 x 277 mm (HxBxD)Download tekening met maatvoeringen
IntertecGVK sandwich buitenkast type Basic/Classic (vanaf 1000x440x300 mm (hxbxd))Download tekening met maatvoeringen
ISNEStraatkast dubbelwandig 22U Netbeheer 3 faseDownload tekening met maatvoeringen
Odink & KoenderinkRVS kasten, waaronder de hele RVN-, RVD-, RVH-, RVS-(o.a. koppelkast Telecom), RVX-, RVXL-series.Download tekening met maatvoeringen
Odink & KoenderinkKunststof kasten, waaronder de hele KVSL Labeo-serie (vanaf 850 x 471 x 320 mm (HxBxD)Download tekening met maatvoeringen
Orange Power SystemsTOPkast WCD6 (vanaf 1450 x 650 x 350 mm (HxBxD))Download tekening met maatvoeringen
RET (Avedko)RVS buitenkast, vanaf 1540x1230x400mm (HxBxD)
RET
Download tekening met maatvoeringen
RittalCS NewBasic enkelwandige aluminium Outdoor-behuizing met één deur (vanaf 1200 x 600 x 400 mm (HxBxD)).Download tekening met maatvoeringen
STAKARVS buitenkasten, waaronder de hele R-serie, vanaf 1130 x 400 x 250 mm (HxBxD)Download tekening met maatvoeringen
STAKARVS buitenkasten, waaronder de hele ZSR-serie, vanaf 930 x 360 x 255 mm (HxBxD)Download tekening met maatvoeringen
STAKARVS buitenkast RRN-serie, waaronder Rivierenland, 1200 x 1200 x 400 mm (HxBxD)Download tekening met maatvoeringen
Swarco Nederland B.V.SWARCO ITC-3S NL
(vanaf 1500 x 1100 x 450 mm (HxBxD))
Download tekening met maatvoeringen
VehacomVRC800 (1 compartiment) vanaf 1100 x 800 x 350 mm (HxBxD)Download tekening met maatvoeringen
VehacomVRC1200 (2 compartimenten) vanaf 1100 x 1200 x 350 mm (HxBxD)Download tekening met maatvoeringen
VialisVT series Kast Type-B
VT series Kast Type-C
(vanaf 1219 x 1059 x 616 mm (HxBxD))
Download tekening met maatvoeringen
VodafoneZiggo (Avedko)Wijkcentrumkast LG 1945 H C2Download tekening met maatvoeringen
VodafoneZiggo (Avedko)Fiberdeepkast LG 1400 C2Download tekening met maatvoeringen
VodafoneZiggo (Avedko)RVS LG Glasvezelkast (vanaf 2000x1250x600) (HxBxD)Download tekening met maatvoeringen
XylemRVS buitenkast, vanaf 900x950x300 mm (HxBxD)Download tekening met maatvoeringen
ZadorEDRZ350 (vanaf 900 x 950 x 350 mm (HxBxD))Download tekening met maatvoeringen

*Deze objecten zijn ook toe te passen voor een kleinere netaansluiting, zoals 1x10A (on)bemeten.

**Sommige onbemande objecten zijn uitgesloten voor radiosleuven in verband met of een A123 klant of object materiaal (kunststof).

Gerben Spies

Contactpersoon netbeheerderskeuringen

Vraag extra informatie over de netbeheerderskeuringen aan bij mij. Een overzicht van de opstellingseisen per type object vind je hieronder.

Aansluitvoorwaarden voor netbeheerderskeuring

Voor elke objectgroep is een document met specificaties en eisen opgesteld, deze zijn verderop terug te vinden. Deze documenten vormen de basis waarmee het team van de netbeheerderskeuringen het netbeheerdersgedeelte van nieuwe modellen objecten keurt voor toelating tot het elektriciteitsnet. Dit wordt gecoördineerd vanuit Netbeheer Nederland en de keuring wordt uitgevoerd door experts van de samenwerkende netbeheerders bij Stichting ElaadNL in Arnhem. De eisen zijn zodanig opgesteld, dat een veilige en betrouwbare aansluiting op het openbare elektriciteitsnet gewaarborgd blijft.

Standaardisatie van techniek

De ontwikkeling van deze specificaties is een belangrijke stap naar verdere standaardisatie van de techniek in objecten. De documenten zijn met name bedoeld voor producenten van deze objecten. Het voordeel voor objectproducenten en partijen die objecten in de markt zetten, is dat het netbeheerdersgedeelte van een object slechts één keer gekeurd hoeft te worden en vervolgens gebruikt kan worden door heel Nederland in alle verzorgingsgebieden van de verschillende netbeheerders. Voor concessieverleners is het belangrijk om de toepassing van deze eisen te borgen in hun Programma van Eisen. Daarom hebben de netbeheerders een standaard tekst geschreven om daar direct in op te nemen. Deze is hieronder te vinden als download.

Laadpaalkeuringen

Voor de netbeheerderskeuringen van laadpalen hebben we een aparte pagina op onze website. Hier vind je alle informatie over de aansluitspecificaties, het keuringsproces en alle goedgekeurde laadobjecten.

Naar Laadpalen

Objecten zonder een netbeheerdersmeter, waaronder openbare verlichting

Voor het aansluiten van lichtmasten en andere onbemeten objecten met een 1x6A of 1x10A aansluiting is een aansluitmodule voor openbare lichtmasten (OVL) beschikbaar. Deze moet gebruikt worden bij het aansluiten van lichtmasten op het (hoofd)net van de netbeheerders en van onbemeten objecten. De maatvoering die noodzakelijk om de aansluitmodule te kunnen plaatsen is weergegeven in bovenstaande specificaties.

Compacte aansluitmodule bij de netbeheerderskeuringen bij ElaadNL

Objecten met een netbeheerdersmeter, waaronder verdeelkasten

Een belangrijke voorwaarde voor deze objectgroep is dat er een slimme meter in de objecten geplaatst wordt. Deze slimme meter maakt het mogelijk dat meetdata op afstand uitgelezen en uitgewisseld kan worden. Ter onderbouwing van deze connectiviteit vragen we in de actuele Aansluitspecificaties een connectiviteitstest uit te voeren, waarbij er een maximale demping voor de behuizing is gesteld. De Aansluitspecificaties zijn tevens geschikt voor zwaardere aansluitingen, tot aan 3x80A. Dit vormt de basis voor sneller laden, dat past in de trend van nieuwe elektrische auto’s die op de markt komen. De publicaties zijn breder toepasbaar dan alleen op laadpalen. Ze zijn ook geschikt voor andere laadobjecten zoals laadlantaarns.

Laadobjecten worden sinds 2018 gekeurd op basis van de Aansluitspecificaties. Vanaf 1 juli 2023 dienen alle nieuw te plaatsen laadobjecten minimaal te voldoen aan de vernieuwde Aansluitspecificaties, versie 3.0.
